明渠超聲波流量計主要設備安裝,調試及系統功能
1、主要設備安裝、調試 ：
1.2、超聲波流量計安裝：
本實驗采用時差式超聲波流量計測量流速，每孔涵洞安裝一對換能器，作為測量的探頭，用信號電纜與主機相連。因此超聲波流量計的安裝主要是指換能器的安裝以及主機的安裝，信號電纜連接。
1. 換能器的安裝：
換能器的安裝，首要的一點是定位，即在涵洞兩邊找出安裝換能器的準確位置，采用激光經緯儀定位，換能器與涵洞中心線的夾角（聲路角）一般選擇 45º比較好。其次，安裝好換能器后，要準確測出換能器的實際安裝參數，即聲路長、聲路角、聲路高程以及水位計的安裝高程等。
2.主機的安裝：
主機的安裝主要是信號電纜（射頻電纜）和電源線的正確連接。信號電纜在鋪設時，電纜的兩頭一定要作好識別標記，以便在電纜與換能器和主機連接時不致于相互連接錯誤。電源線的連接主要是正確地選擇電源電壓，電源電壓不穩定時，應考慮采用穩壓電源。

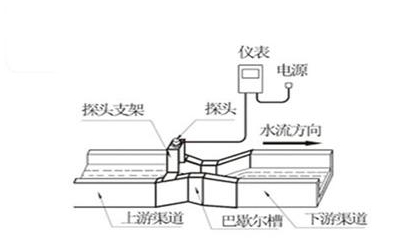

2、超聲波水位計安裝：
要測量流量，不僅要有流速數據，還需要測量過水?dāng)嗝婷娣e。通常情況下，涵洞的斷面是確定的，只要測量出水面的高度，就可以計算出過水?dāng)嗝娴拿娣e。水面高度的測量，可以采用比較成熟的超聲波水位計。超聲波水位計的安裝位置在超聲波流量計傳感器連線中點的正上方的涵洞頂板上。如圖 4.1 所示：

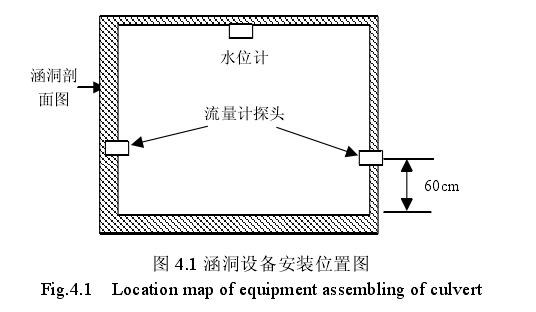

圖 4.1 涵洞設備安裝位置圖
步，輸入安裝參數，一般流量計均有良好的人機界面，可以在“參數輸入”菜單下輸入實測的安裝參數.
第二步，在涵洞有水的情況（換能器必須全部淹沒于水中）下，進行流量計自檢，然后檢查聲路的工作情況，檢查應在靜水和動水的情況下分別進行，而且靜水檢查非常重要，因?yàn)榇藭r(shí)流量計測出的水流流速應為零，可以間接的檢查流量計的準確性。 第三步，檢查流量計輸出的工作情況，如打印機、模擬量、開關量的輸出情況等。若一切正常，流量計便可進入正常的測量狀態。
4、系統軟件設計：
監測系統軟件是在 Windows 平臺環境下進行工作的 ,通過界面型式可進行閘門控制、數據采集、處理、傳送等項工作。
主要功能：
1.監控界面 界面上顯示各個涵洞的實時流速、實時水位及計算出的流量；流速實時曲線為流速隨時間變化的情況。
2.數據庫管理 建立了實時數據庫系統自動進行數據備份、轉儲功能，保證了歷史數據的安全性；數據加載功能，以保證批量數據入庫；數據添加、修改、刪除、查詢功能，以保證數據的準確性。對接收到的各種數據統計分析，自動生成日、月、年報表，并對歷史數據按多種條件進行查詢、修改、記錄和打印。
3.總流量報警的實現
1）下限報警：當總流量小于設定的下限值時，彈出下限報警窗口并播放音樂，當報警消除后，自動關閉報警窗口并停止播放音樂。
2）上限報警：當總流量大于設定的上限值時，彈出上限報警窗口并播放音樂，當報警消除后，自動關閉報警窗口并停止播放音樂。
4.水位異常數據的刪除：
利用循環程序判斷，當后次采集的數據與前次數據的差值超過規定數值（如 20%，該數可以設定）時，即認定后次為異常數據并刪除。
5.用戶權限管理：
設置不同的權限，采用用戶標識符和口令來區別和保護操作者，將用戶分組管理，以保證系統的安全性。設置了系統管理員***高權限進行系統后臺維護。
具體如下：
1）用戶登錄：彈出用戶登錄對話框，不同用戶可以根據自己的權限實現相應的操作。
2）用戶管理：彈出用戶管理窗口，供管理員組的操作者配置用戶。
3）修改密碼：彈出密碼修改窗口，供當前登錄的用戶修改密碼。
4）用戶退出：注銷當前用戶。
5）用戶窗口管理：實現對用戶窗口的管理。
6）退出系統：退出當前運行的系統。
5、系統可靠性設計：
可靠性是該系統工程***重要的技術指標。為確保系統具有較高的可靠性，除關鍵性硬件設備選用高質量、高可靠性的進口設備或國產設備外，還應對環境溫度、濕度、防火防塵、防雷接地甚至防盜等均有較高的要求。
（1）中心站調度室 中心站調度室內安放 FIU 和服務器，溫度宜為 20℃左右，相對濕度小于 80%RH。因此室內***好安裝空調，門窗密閉防塵，并有通風防火等措施。供電電壓 200V±%，空調與設備不用同一相線路供電。
(2)監測站 監測站一般在野外，工作環境較差，應建設觀測房，觀測房應堅固，采用鋼制門窗，還應有防雷、防潮、防火、通風、防盜和防動物棲息破壞等功能。
5.2、防雷要求：
中心站及監測站盡量采用交流 220V 供電，并確保供電正常。電力線在室外極易感應雷電，進入室內后必須先做好避雷防護。本工程防雷系統設計采用德國 OBO 電源避雷器，對電源均采取二級避雷防護。進入室內先做級避雷防護，設備接電前再進行第二級防護。 饋線、所有信號線纜均采用德國 OBO 天饋避雷器、信號避雷器以泄放饋線、信號線感應的雷電電流。
5.3、中心站、監測站均按標準做等電位接地網，并嚴格做好接地。接地電阻小于 4?。
