流量計量一般在管道中完成。流體在某一單位時間里經過管道某一橫截面的量,稱為瞬時流量,流經某一橫截面的流體總量稱為累積流量。為了對瞬時流量、累積流量進行計量檢測,工程界運用不同的原理,研制出了各種不同的流量儀表。流量儀表一般都須串接在管道中,讓流體經過它的檢測元件。



　　所謂插入式檢測,是指檢測元件裝置在管路中時,沒有破壞管道的原來形式。檢測元件對整段管道只是“插入”在其中的一個部分,而不是串接到管道中而構成管道的一段。例如常用的孔板式流量計,可以看成環室孔板與裝配在其中的標準孔板構成了一段“管道”。如果拆除環室孔板,管道出現了中斷。又如常用的電磁流量計,檢測部件也構成了管道的一段,一旦拆除,同樣出現了管道中斷。



　　插入式檢測則不同。近幾年推出的插入式電磁流量計,在安裝時不中斷管道,只做出一個入口孔,能讓檢測部件裝入即可。需要拆出檢修時,管道仍然是完管的,安裝孔也不是很大,可以方便地用一塊盲板封閉,仍保持管路的封閉性。眾所周知,電磁流量計的檢測原理,是以流體在測量管道中以平均流速流動為基礎的,即假定液流速度在整個測量導管的截面上是均勻一致的。因此,盡管只有液流的一部分(小部分)流過插入件(檢測部件),其流速同樣被測出,因而總的體積流量被測得,改變的只是儀表常數K。

產品價格：

價格	¥ 385.00元	¥ 650.00元	¥ 3888.00元
起批量	≥1 臺	≥1 臺	≥1 臺

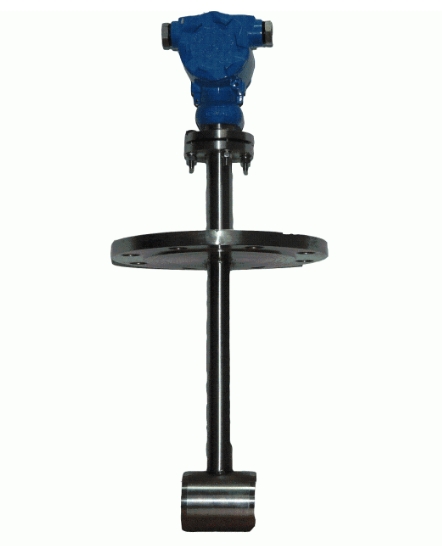

　　一、概述XY-LWCQ（切向）及XY-LWCB（軸向）型插入式渦輪流量流量計（簡稱傳感器）與顯示儀表配套，組成插入式渦輪流量計，可以廣泛用于大口徑管道源水，循環水，凈水等液體流量和總量的測量。



型號	被測管道實測內徑mm	插入桿長度mm	對應于公稱通徑DN的流量范圍m3/h
			全流量范圍	準確度為顯示值的±2.5%的流量范圍	準確度為顯示值的±5%的流量范圍
XY-LWCB-100*	100		3-150	5-150	<5-3
XY-LWCB-150	150		7-200	10-200	<10-7
XY-LWCB-200	200		12-300	20-300	<20-12
XY-LWCB≤400*	100	900	3-150	5-150	<5-3
	150		7-200	10-200	<10-7
	200		12-300	20-300	<20-12
	250		18-450	31-450	<31-18
	300		26-650	45-650	<45-26
	350		35-900	60-900	<60-35
	400		46-1100	80-1100	<80-46
XY-LWCB≤800	500	1100	75-1800	125-1800	<125-75
	600		110-2500	180-2500	<180-110
	700		140-3500	225-3500	<225-140
	800		190-4500	320-4500	<320-190
XY-LWCB>800*	900	1300	230-5800	400-5800	<400-230
	1000		300-7000	495-7000	<495-300
	1100		350-8500	600-8500	<600-350

　　漩渦流量計近年來逐步在廠礦、科研單位得到應用。漩渦流量計的檢測元件也插入在竹道中,但所應用的原理截然不同。漩渦流量計插入在管道中的檢測元件是一個非流線形的柱狀物。流體流經時產生漩渦,在足夠大的雷諾數時,漩渦達到穩定,渦流產生的頻率與流量成正比關系,用敏感元件測得頻率數,也就測得了流量。



　　速度式流量計廣泛用于檢測水、輕油和化工液體等的流量,具有結構簡單、使用方便等特點。旋翼式水表是它的代表產品。工廠用的螺翼式水表還可以遠傳信號。傳統的速度式流量計都須串接到管道中。八十年代末出現的插入式速度式流量計將檢測元件螺翼(或旋翼)等部件組合成一個小巧緊湊的插入件,安裝時就不必改變原來的管道布置了。拆出檢修時,只需短時停水,用一塊談板即可安裝孔封閉,恢復供水。

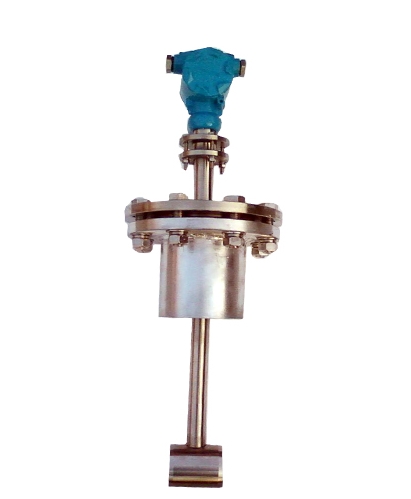

　　LWCQ型插入式渦輪流量計是國產的新型速度式流量計，設計將渦輪頭、檢測線圈等做成組合式插件，因體積很小，安裝孔隨之也小，故可選用球閥解決安裝孔的封閉問題。更為巧妙的是將插入桿做成一根梯形螺桿，在需要拆出時不必停水，可以先旋轉梯形螺桿使渦輪頭逐漸上升，待越過上部的球閥后，旋轉球閥的手柄將管道封閉，就可繼續旋升渦輪，直到拆出。在安裝復位后，按相反順序進行，同樣不停水就可實現。



　　插入式渦輪流量計的插入檢測頭里的葉輪被流體推動旋轉，周期性的改變了檢測線圈磁回路的磁阻，使檢測線圈內的磁通量發生周期性的變化，因而在檢測線圈內感應電脈沖流量信號。此信號的頻率f(次/秒)，與流過管道的體積流量Q(米3l秒)成正比，其比例系數即為傳感器的儀表系數K，因耐有f=K"Q。電脈沖信號經前置放大器放大后送入二次儀表，其波形為矩形脈沖，經進一步放大整形，分成二路。一路送系數換算電路，再經功率放大送積算器，得到體積流量累積量;另一路送分頻電路，再經頻率/電流轉換輸出0~10mA(或4~20mA)電流信號，同時在二次儀表上顯示瞬時流量。



　　我廠是年產粘膠長絲3000噸和棉漿粕18000噸的企業，日耗水量4萬多方。進水總管直徑達800毫米，人絲和漿粕用水主管直徑為500毫米。以前為解決過濾水計量曾安裝過超聲波流量計，但因該超聲波流量計原理線路十分繁復，所用元件大多屬陳舊淘汰產品，因而故障率很高，又因維修技術要求高，零配件不易購買，造成損壞后長期得不到修復，計量陷于停頓。后改用LwcQ型插入式渦輪流量計，所安裝的三臺投入運行以來，工作穩定可靠，計量數據準確。



　　綜上所述，插入式流量計有許多獨到的優點:



　　1、適合用于大口徑管道和舊管線：



　　當今工業生產規模日益擴大，水、化工掖等的輸送管道口徑越來越大。為保護環境對污水進行處理的管道甚至比工藝管道還粗。這些大口徑管道采用傳統的計量裝置，因須斷開管道串接進去，不僅儀表本身笨大粗重，多耗材料，安裝費用也很高。為了在拆下計量裝置檢修時維持生產，一般還須設置副線，形成“一表三閥”的傳統格局。這對于大口徑管道來說尤為不利。大口徑的截止閥不僅體積大，價錢貴，且安裝時占地多。在舊管線上加裝流量計時，上述問題更顯得麻煩，有時候要在舊管線上增設副線(一表三閥)囿于環境幾乎是不可能的。采用插入式計量儀表后，這個問題得到了很好的解決。儀表體積大大縮小，重量很輕，安裝、維修十分方便。



　　我廠新安的3臺插入式渦輪流量計就是加裝在原有管線上的，安裝十分簡便。由子此型儀表可不停水拆裝，不必設置副線，節省了9個大口徑截止閥和彎頭法蘭等配套件，節約開支一萬多元。



　　2、阻力小，插入損耗少：



　　傳統的流量計量裝置串接到管道中，全部流體都流經計量裝置，插入損耗較大是不可避免的。采用插入式計量，敏感元件(檢測部件)是插入在管道中的，與管道的總橫截面相比只占很小一部分，因而阻力比傳統的流量計小得多，壓力損失小意味著插入式計量的動力損耗小，這在節能方面意義重大。因?yàn)榱髁坑嬍褂梅浅Ｆ毡閺V泛，一臺節約一點，累加起來，節能效益相當驚人。



　　3、拆裝、維修方便：



　　傳統的流量計在拆出檢修時，管道中斷出現一個缺口，影響生產，因而維修不便，前已述及增設副線，增大了安裝費用。有些場合，因不便或不能設置副線，因維修流量計而中斷了生產.，或者生產不能停頓，只好壞了也不修，放棄計量。采用插入式計量后，安裝和拆卸都很快捷方便，對生產影響較小。更有設計得巧妙的，可以不停頓地拆裝流量計傳感頭(如LWCQ型流量計)，那就更方便了。



　　在流量計量中運用插入式檢測原理設計檢測部件，優點很多，在大口徑管道和舊管線上加裝流量計值得優先考慮選用，代表了流量計量的一種發展方向。筆者所在的宜賓化纖廠采用LWCQ型插入式渦輪流量計解決了全廠生產用水的計量，較好地體現了插入式計量省錢、節能、便于維修的優點。
