HY-LWGY渦輪流量計【產品特點】
壓力損失小，葉輪具有防腐功能；
采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能優越。
具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%
儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性強
采用EEPROM對累積流量、儀表系數掉電保護，保護時間大于10年
采用高性能MCU中央處理器，完成數據采集處理顯示輸出、累積流量瞬時流量同
屏顯示方便的人機界面實現， 以標準485形式進行數據傳輸。
采用全硬質合金（碳化鎢）屏蔽式懸臂梁結構軸承，集轉動軸承與壓力軸承于一
體，大大提高了軸承壽命，并可在有少量泥沙與污物的介質中工作。
采用1Cr18Ni9Ti全不銹鋼結構，（渦輪采用2Cr13）防腐性能好。
容易維修，有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開，
內部清洗簡單。
有較強抗磁干擾和振動能力、性能可靠、壽命長
下限流速低,測量范圍寬，
現場顯示型液晶屏顯示清晰直觀，功耗低，3V鋰電池供電可連續運行5年以上，
耐腐蝕，適用于酸堿溶液
TC-CWL插入式渦輪流量計【技術參數】
公稱口徑：　管道式：DN4～DN200
　　　　　　插入式：DN100～DN2000
精度等級：　管道式：±0.5級，±1.0級
　　　　　　插入式：±1.5級、±2.5級
環境溫度：　-20℃～50℃
介質溫度：　測量液體：-20℃～120℃
　　　　　　測量氣體：-20℃～80℃
大氣壓力：　86KPa～106KPa
公稱壓力：　1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等級：　ExdIIBT4
連接方式：　螺紋連接、法蘭夾裝、法蘭連接、插入式等
直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN
　　　　　　液體：上游直管段應≥20DN，下游直管段應≥5DN
　　　　　　插入式：上游直管段應≥20DS，下游直管段應≥7DS（DS為管道實測內徑）
顯示方式：?。?）遠傳顯示： 脈沖輸出、電流輸出（配顯示儀表）
　　　　　?。?）現場顯示：8位LCD顯示累積流量，單位（m3）
　　　　　　　4位LCD顯示瞬時流量，單位（m3/h）、電池電量、頻率、流速
　　　　　?。?）溫度壓力補償型：
　　　　　　　A、顯示標準瞬時流量及標準累計流量
　　　　　　　B、顯示當前壓力、溫度、電池電壓
輸出功能：
　　　　　?。?）脈沖輸出，p-p值由供電電源確定
　　　　　?。?）4～20mA兩線制電流輸出
　　　　　?。?）單位體積脈沖輸出及傳感器原始脈沖輸出
　　　　　?。?）帶有RS485通迅接口
供電電源：
　　　　　?。?）DC5～24V
　　　　　?。?）標準型3V鋰電池安裝于儀表內部可連續使用八年以上
　　　　　?。?）溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上
傳輸距離：　傳感器至顯示儀距離可達500m

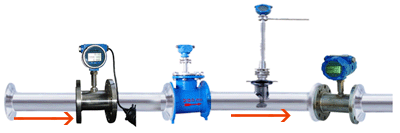

TC-CWL插入式渦輪流量計【安裝示意圖】

HY-LWGY插入式渦輪流量計【選型提示】
　　如需選購插入式渦輪流量計需詳細確定以下參數：管道管徑，測量介質，工作溫度，壓力（工作狀態或標準狀態），安裝方式（管道式或插入式），供電電源（12V、24V或電池供電），輸出方式（4-20mA、脈沖輸出或485通迅），***大流量（工作狀態或標準狀態），需不需防爆，法蘭連接型要不要帶配對法蘭。
