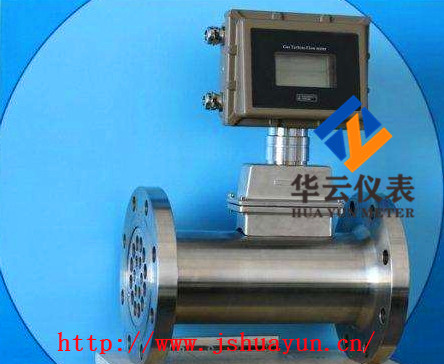

秸稈氣體流量計|渦輪LWQ沼氣流量計
秸稈氣流量計智能化儀表系數多點非線性修正，秸稈氣流量計內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀，秸稈氣流量計儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65，秸稈氣流量計系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上。
廠家價格：
| 價格 | ¥ 350.00 | ¥ 3500.00 | ¥ 13300.00 |
| 起批量 | ≥1臺 | ≥1臺 | ≥≥1臺 |
規格參數：
| 品牌 | 華云儀表 | 加工定制 | 是 | 品牌 | 其他 |
| 型號 | LWQ | 類型 | 葉輪式流量計 | 測量范圍 | 2-4000（m3/h） |
| 精度等級 | 0.5 | 公稱通徑 | 25-300（mm） | 適用介質 | 各種氣體 |
| 工作壓力 | 1.6（MPa） | 工作溫度 | 80（℃） |
秸稈氣體流量計：
工作原理：
LWQ氣體渦輪流量計內置溫度、壓力傳感器和智能流量積算儀，通過微處理單元對實時采集的流量、溫度、壓力信號按照氣態方程進行溫度壓力補償，自動進行壓縮因子修正，然后將標準狀態下的體積流量直觀的顯示出來。
秸稈氣流量計，應用場合：
適用于天然氣、煤制氣、液化氣、輕烴氣，氮?dú)?，氧氣等氣體的計量。
氣體渦輪流量計，主要特點：
1, 優質合金渦輪，具有更高的穩流和耐腐蝕作用
2, 進口優質專用軸承，使用壽命長
3, 計量室與通氣室隔絕，保證了儀表的安全性
4，可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下 （Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值。
5，流量范圍寬(Qmax/Qmin≥20:1),重復性好,精度高(可達1.0級),壓力損失小,始動流量低，可達0.6m3/h
6，智能化儀表系數多點非線性修正
7，內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀
8，儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65
9，系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上
10,儀表系數、累計流量值掉電十年不丟
工作原理：
LWQ氣體渦輪流量計內置溫度、壓力傳感器和智能流量積算儀，通過微處理單元對實時采集的流量、溫度、壓力信號按照氣態方程進行溫度壓力補償，自動進行壓縮因子修正，然后將標準狀態下的體積流量直觀的顯示出來。
秸稈氣流量計，應用場合：
適用于天然氣、煤制氣、液化氣、輕烴氣，氮?dú)?，氧氣等氣體的計量。
氣體渦輪流量計，主要特點：
1, 優質合金渦輪，具有更高的穩流和耐腐蝕作用
2, 進口優質專用軸承，使用壽命長
3, 計量室與通氣室隔絕，保證了儀表的安全性
4，可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下 （Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值。
5，流量范圍寬(Qmax/Qmin≥20:1),重復性好,精度高(可達1.0級),壓力損失小,始動流量低，可達0.6m3/h
6，智能化儀表系數多點非線性修正
7，內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀
8，儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65
9，系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上
10,儀表系數、累計流量值掉電十年不丟
秸稈氣流量計，技術參數：
|
儀表口徑及連接方式
|
25、40、50、80、100、150、200、250采用法蘭連接
|
|
25、40可采用螺紋連接
|
|
|
精度等級
|
±1.5%R、±1%R
|
|
量程比
|
1:10；1:20；1:30
|
|
顯示方式
|
寬屏顯示器同時顯示瞬時流量、日累積流量、總累積流量、溫度、壓力、時間、日期、電池電量
|
|
儀表材質
|
表體：304不銹鋼；葉輪：防腐ABS或優質鋁合金；顯示器：鑄鋁
|
|
溫度、壓力傳感器
|
內置
|
|
被測介質溫度（℃）
|
-30℃～+80℃
|
|
環境條件
|
介質溫度：-30℃～+80℃，相對濕度5％～90％，大氣壓力86～106Kpa
|
|
通訊信號
|
三線制工況脈沖、三線制標況脈沖、三線制4-20mA、RS485協議、IC卡信號
|
|
供電電源
|
內置鋰電池、外供24VDC雙供電
|
|
傳輸距離
|
≤1000m
|
|
信號線接口
|
內螺紋M20×1.5
|
|
防爆等級
|
ExdIIBT6
|
|
防護等級
|
IP65
|
秸稈氣流量計，流量范圍及工作壓力：
| 儀表通徑 | 代碼 | 標準量程 | 代碼 | 擴展量程 |
| DN25（1"） | S | 2.5-25 m3/h | W | 4-40 m3/h |
| DN40 （1.5"） | S | 5-50 m3/h | W | 6-60 m3/h |
| DN50 （2"） | S1 | 6-65 m3/h | W1 | 5-70 m3/h |
| S2 | 10-100 m3/h | W2 | 8-100 m3/h | |
| DN80 （3"） | S1 | 13-250 m3/h | W1 | 10-160 m3/h |
| S2 | 20-400 m3/h | W2 | ||
| DN100（4"） | S1 | 20-400 m3/h | W1 | 13-250 m3/h |
| S2 | 32-650 m3/h | W2 | ||
| DN150（6"） | S1 | 32-650 m3/h | W1 | 80-1600 m3/h |
| S2 | 50-1000 m3/h | W2 | ||
| DN200（8"） | S1 | 80-1600 m3/h | W1 | 50-1000 m3/h |
| S2 | 130-2500 m3/h | W2 | ||
| DN 250（10"） | S1 | 130-2500 m3/h | W1 | 80-1600 m3/h |
| S2 | 200-4000 m3/h | W2 | ||
| DN 300（12"） | S | 200-4000 m3/h | W1 | 130-2500 m3/h |
