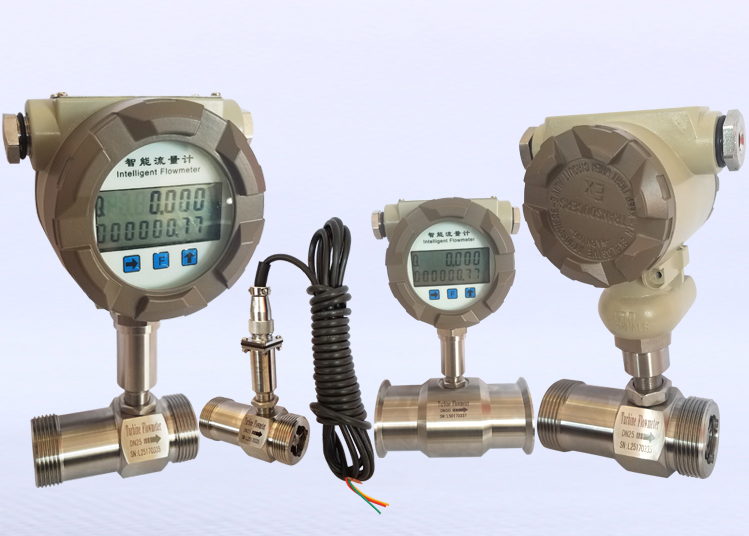

液體渦輪流量計
| HY-LWGY液體渦輪流量計的詳細資料： |
適用于各種潔凈介質的測量，不可用于氣體測量。
產品特點
高度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的度，在貿易結算中是優先選用的流量計；
輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
可獲得很高的頻率信號（3~4kHz），信號分辨力強；
范圍度寬，中大口徑可達1:20，小口徑為1:10；
適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等
可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
| 基本參數和測量范圍及工作壓力： |
1.基本參數
|
執行標準 |
渦輪流量傳感器（JB/T9246-1999） |
|
儀表口徑及連接方式 |
4、6、10、15、20、25、32、40采用螺紋連接 （15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 |
|
精度等級 |
±1%R、±0.5%R、±0.2%R（需特制） |
|
量程比 |
1:10；1:15；1:20 |
|
傳感器材質 |
304不銹鋼、316（L）不銹鋼等 |
|
使用條件 |
介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃ 相對濕度：5%~90% 大氣壓力：86KPa~106KPa |
|
信號輸出功能 |
脈沖信號、4~20mA信號 |
|
通訊輸出功能 |
RS485通訊、HART協議等 |
|
工作電源 |
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。 |
|
信號線接口 |
基本型：霍斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
|
防爆等級 |
ExdIIBT6或ExdIICT4 |
|
防護等級 |
IP65或更高（可訂制） |
2.流量范圍及工作壓力
|
儀表口徑 （mm） |
正常流量范圍（m3/h） |
擴展流量范圍（m3/h） |
常規連接方式 與耐壓等級 |
特制耐壓等級（MPa） （法蘭夾裝） |
|
DN 4 |
0.04～0.25 |
0.04～0.4 |
螺紋連接/6.3MPa |
10、16、25 |
|
DN 6 |
0.1～0.6 |
0.06～0.6 |
螺紋連接/6.3MPa |
10、16、25 |
|
DN 10 |
0.2～1.2 |
0.15～1.5 |
螺紋連接/6.3MPa |
10、16、25 |
|
DN 15 |
0.6～6 |
0.4～8 |
螺紋連接/6.3MPa 法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 20 |
0.8～8 |
0.45～9 |
螺紋連接/6.3MPa 法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 25 |
1～10 |
0.5～10 |
螺紋連接/6.3MPa 法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 32 |
1.5～15 |
0.8～15 |
螺紋連接/6.3MPa 法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 40 |
2～20 |
1～20 |
螺紋連接/6.3MPa 法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 50 |
4～40 |
2～40 |
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 65 |
7～70 |
4～70 |
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 80 |
10～100 |
5～100 |
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 100 |
20～200 |
10～200 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、10、16、25 |
|
DN 125 |
25～250 |
13～250 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、10、16 |
|
DN 150 |
30～300 |
15～300 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、10、16 |
|
DN 200 |
80～800 |
40～800 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、10、16 |
| HY-LWGY液體渦輪流量計選型表： |
|
型 號 |
說 明 |
|||||||
|
HY-LWGY |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
公稱通徑 |
4 |
|
|
|
|
|
|
4mm |
|
6 |
6mm |
|||||||
|
10 |
10mm |
|||||||
|
15 |
15mm |
|||||||
|
20 |
20mm |
|||||||
|
25 |
25mm |
|||||||
|
32 |
32mm |
|||||||
|
40 |
40mm |
|||||||
|
50 |
50mm |
|||||||
|
65 |
65mm |
|||||||
|
80 |
80mm |
|||||||
|
100 |
100mm |
|||||||
|
125 |
125mm |
|||||||
|
150 |
150mm |
|||||||
|
200 |
200mm |
|||||||
|
儀表類型 |
N |
傳感器型：+12V或24V供電，輸出三線制脈沖信號 |
||||||
|
A |
變送器型：+24V供電，輸出二線制4～20mA |
|||||||
|
B |
智能型：鋰電池供電，現場顯示無信號輸出 |
|||||||
|
C |
智能型：+24V供電，現場顯示并輸出二線制4～20mA |
|||||||
|
C1 |
智能型：+24V供電，現場顯示并帶有RS485通訊協議 |
|||||||
|
C2 |
智能型：+24V供電，現場顯示并帶有HART通訊協議 |
|||||||
|
精度等級 |
05 |
0.5級 |
||||||
|
10 |
1.0級 |
|||||||
|
02 |
0.2級（協商訂貨，生產周期較長） |
|||||||
|
渦輪類型 |
W |
擴展測量范圍 |
||||||
|
S |
標準測量范圍 |
|||||||
|
儀表材質 |
S |
304不銹鋼 |
||||||
|
L |
316（L）不銹鋼 |
|||||||
|
防爆等級 |
N |
非防爆型 |
||||||
|
E |
防爆型，ExdⅡBT6 |
|||||||
|
壓力等級 |
N |
常規（參照表2） |
||||||
|
H(x) |
高壓（參照表2） |
|||||||
