流量控制儀

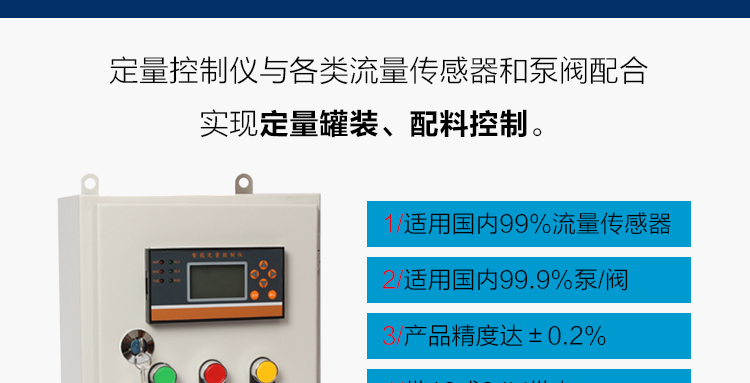

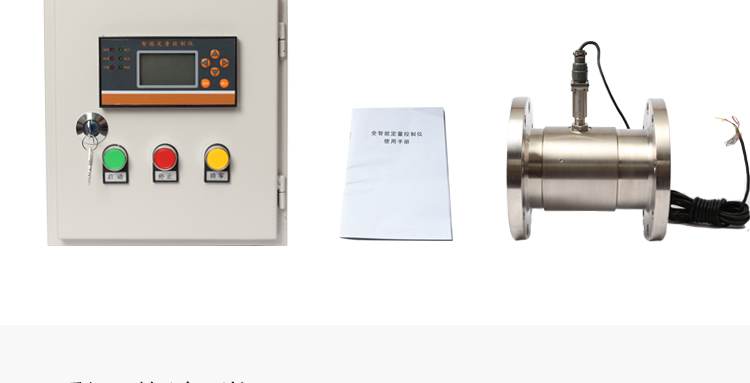

定量控制器是由流量傳感器、流量定量控制儀、電磁閥和配電箱等裝置組成。
可實現對流體的定量計量、定量灌裝、定量配料等過程的控制。結構如圖所示。

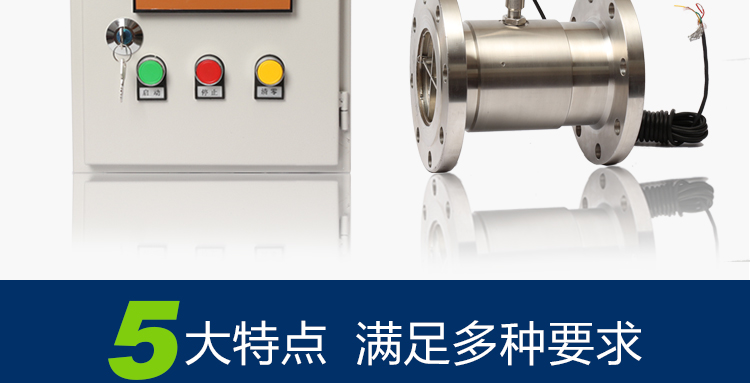

定量控器可實現的功能
1.可外接啟動、停止、清零按扭。
2.可同時控制閥及泵的開啟。
3.可設置8個常用量。
4.斷電,重新啟動后按之前定量值繼續定量。
5.可查詢定量次數,定量量值,定量時間。
6.安裝微型打印機可以打印定量數據。

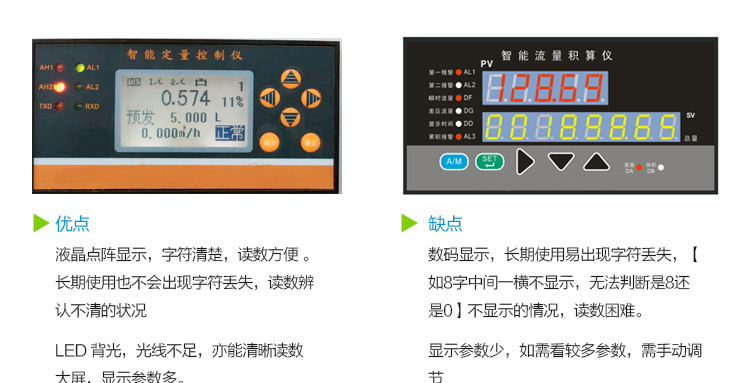

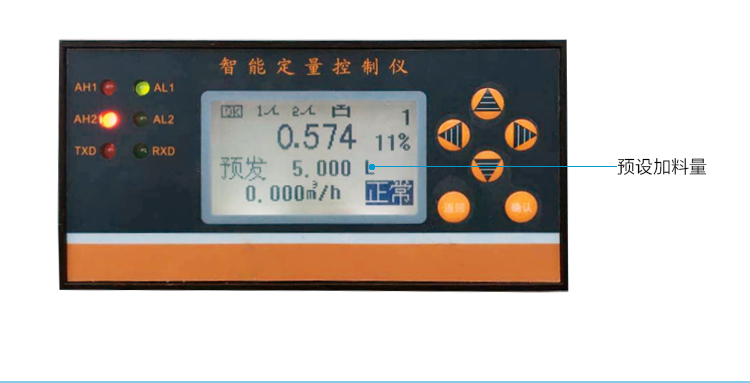

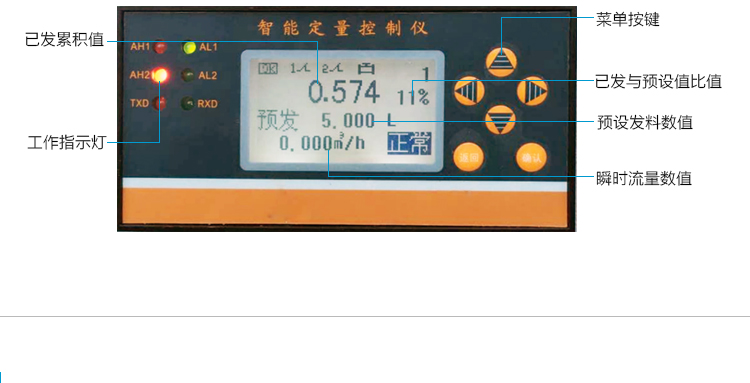

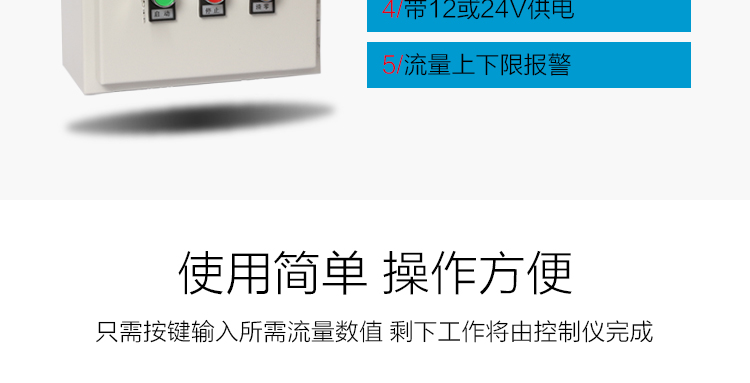

7.全中文液晶顯示,操作簡單方便。
8.可安裝大小閥控制定量,精度更。
以上特點是其他定量控制器無法同時實現的,定量控制儀完美配置,而且可以根據用戶要求更改內部程序,使操作更符合現場要求。
定量控制器原理:
定量計量開始時流量定量控制儀指示電磁閥開啟,流體進入流量傳感器。流量傳感器
將流量信號傳給定量積算控制儀并開始計量,當流量達到設定值時,定量積算控制儀發出指
令使電磁閥斷開,恢復到初始的關閉狀態。

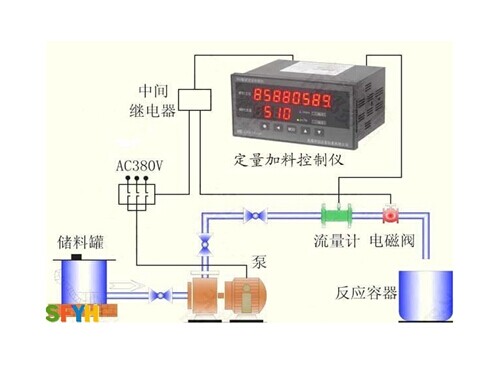

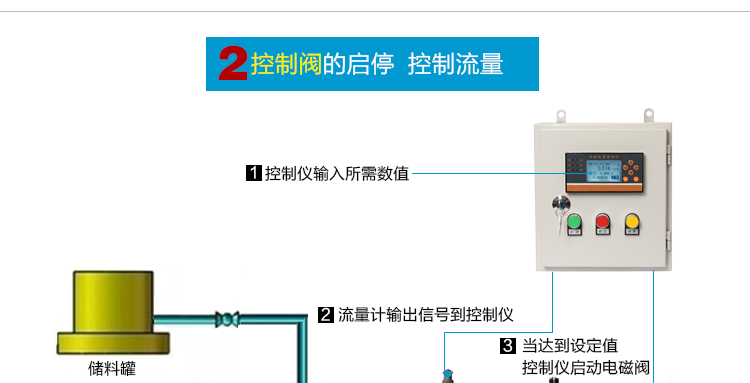

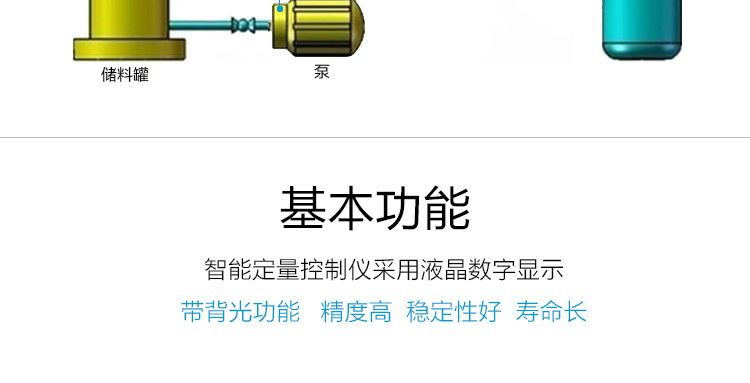

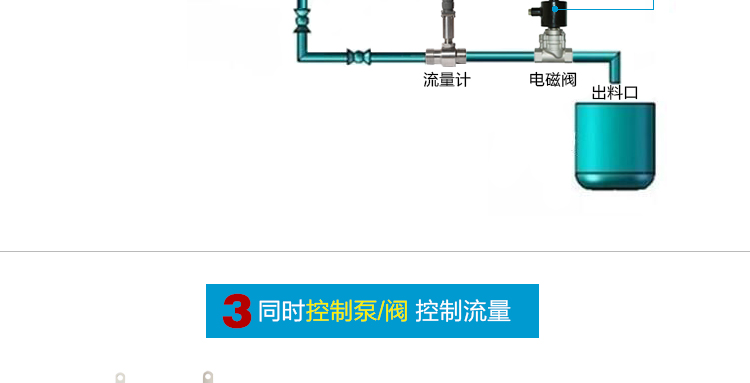

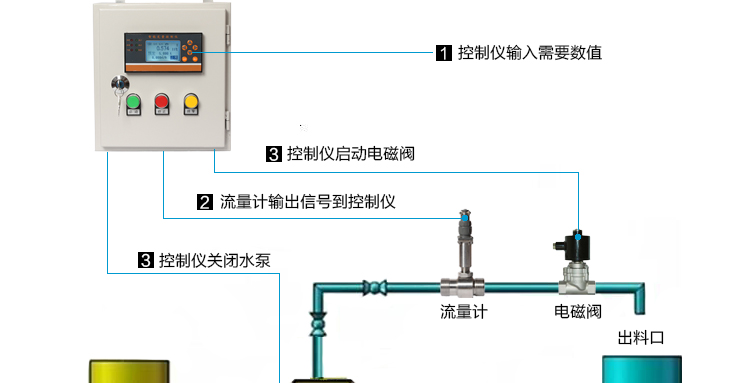

定量控制系統示意圖
流量定量控制儀工作原理
根據脈沖(電流)輸出的流量傳感器計算公式 Q=N/K
式中 Q ——–累積流量(單位 升)
N——– 流量信號脈沖數(次)
K- —— 儀表常數(次/升)
將儀表常數置入控制儀內,控制儀根據設定值自動計算出其對應的脈沖數(電流),
控制儀啟動時改變內置的繼電器狀態,使得控制閥開啟,控制儀對來自傳感器的脈沖(電流)
信號進行計數,到達設定量時恢復繼電器的原始狀態,控制閥將關閉,從而實現對管道內流
量的定量(批量)控制。

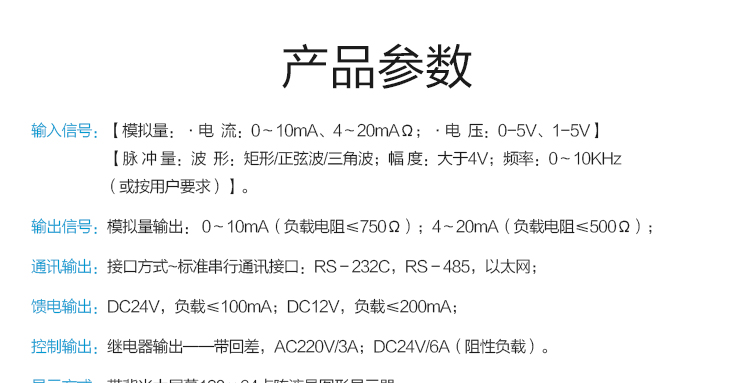

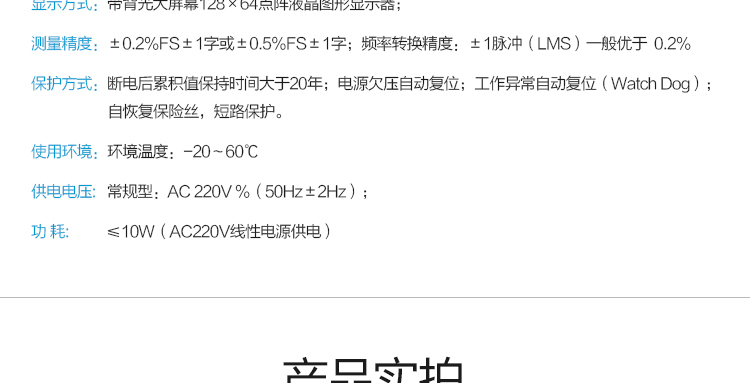

三、技術參數
1. 測量介質: 液體或氣體,由傳感器決定
2. 輸入信號: 1-4000Hz,方波 低電平<1.5V 高電平>4.5V,4-20ma
3. 定量范圍: 0.1-999999 升
4. 可置入儀表常數***大值: 999999 次/升
5. 為傳感器提供:12VDC , 50mA 電源
6. 環境條件: 0-45℃, 相對濕度<85%
7. 電源:220V(187-242)AC 50Hz
8. 11 位LCD 顯示累積總量與定量值和儀表參數,4 位LCD 顯示瞬時值。
9. 外形尺寸: 寬160 高80 深150
10. 對累積總量、儀表常數及前次定量值進行掉電保護,保護時間大于10 年。
11. 保修期為十二個月。
四、定量控制技術要求
給罐子定量加水(比如10L),在流量積算儀(定量控制儀)上輸入10L 的定量值,
然后按一下啟動按鈕(或確認鍵),流量積算儀繼電器閉合(電磁閥打開,加水燈亮),
流量積算儀開始累積,當累積數到達10L 后,流量積算儀繼電器斷開(電磁閥關閉,加
水燈滅),本次定量完成。
如果要進行下一次定量控制,需按一下清零按鈕,再按以上步驟操作,如中間需
要暫停,可按下停止按鈕。如果定量值與上次一致直接按啟動按鈕即可。
五、控制儀表要求
控制儀輸入為4-20mA 或脈沖信號,帶外接啟動、停止、清零,兩個繼電器輸出。
繼電器到電磁閥需加一個中間繼電器,如果電磁閥是24V 供電,需增加一個24V 開關
電源。
注:指示燈、按鈕、中間繼電器、空氣開關、交流接觸器(可?。⒍靠刂苾x(液晶
顯示)、控制箱、組成一個控制系統,控制現場(24VDC)電磁閥啟動或停止,另要加一個
總電源開關、流量計,電磁閥,需要按照現場要求來做。(配件可以用戶自己配)
定量控制系統特別適用于車間配料、摻水、摻藥、配料、定量注液及各種液體或氣體的定量、定時控制。目前一些現在仍采用人工操作罐裝/打料,同時也不想投入太多成本,就想提高工作效率的企業建議采用本系統。
一、定量控制器系統組成
1、計量傳感器:可以是安裝在管道上的流量計、儲灌上的液位計或是稱重傳感器等,這是控制的基礎,直接影響控制的效果,因此基本要求是傳感器的測量精度越高越好,有信號輸出功能。同時計量傳感器種類較多,選擇合適的測量傳感器*為重要,要根據現場的實際工況選擇相應的傳感器,另外還要考慮防爆、防腐、安裝方式等其他技術要求。

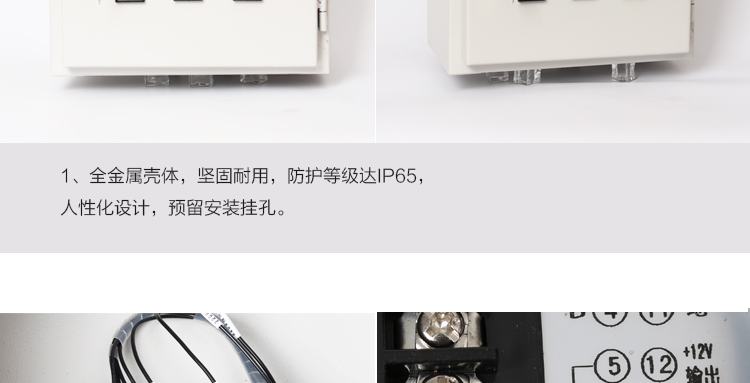

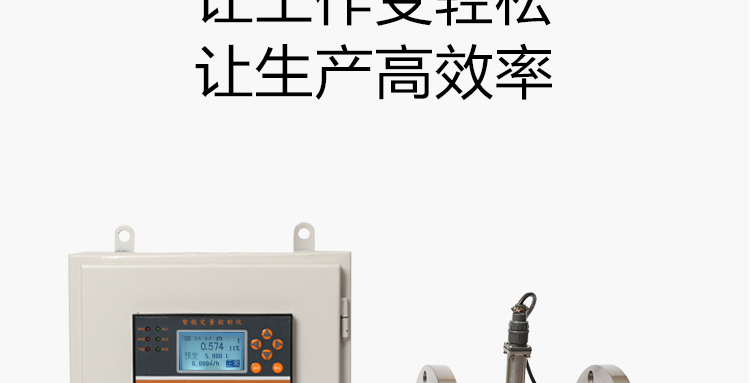

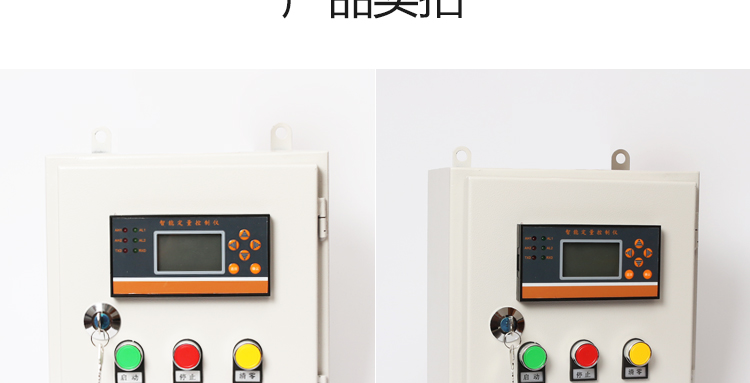

2、定量控制器:內含WK智能定量控制器、內部控制內部控制線路及組件、外部控制按紐和指示燈等,器子的標準尺寸400*300*200mm(高*寬*厚),供電電源DC24V或AC220V可選,傳感器或斷流設備均有控制器內部直接供電。并可以輸出4-20mA、RS485等信號到其他控制設備上,還可加接打印功能。
3、斷流設備:

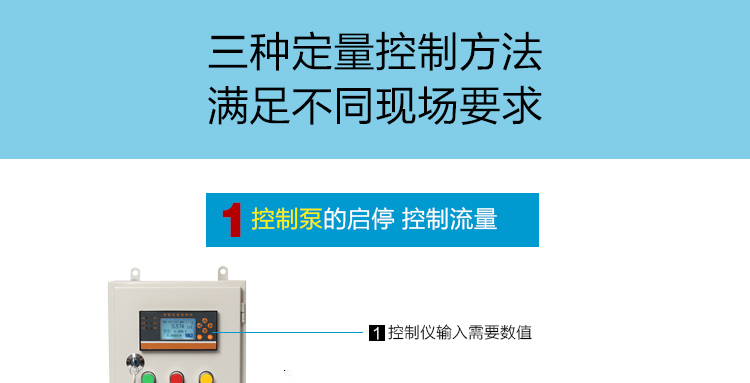

可以是泵等動力設備,也可以是如電磁閥、電動閥、氣動閥等設備,只要在選型時告之相應的功率,我們作量身定制,也可以我們配套提供設備。
二、定量控制器控制過程:

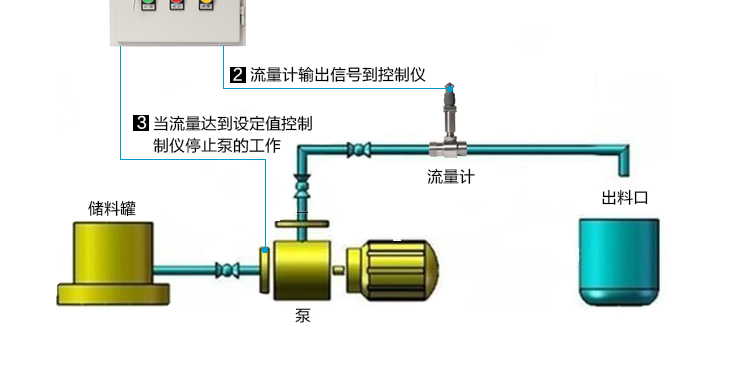

定量控制器在接收了計量傳感器的信號后,在其內部完成累計和顯示,同時在控制器內部設定好所需要的定量控制值,當定量控制器顯示的累計數值達到所設定的定量控制值時,定量控制器輸出開關量信號。此時利用該開關信號通過配接繼電器或接觸器來控制安裝在管道上的斷流設備,從而達到定量控制的效果。
三、定量控制器產品特點:
1、只需要計量傳感器、控制器和斷流設備組成,結構簡單,成本低;

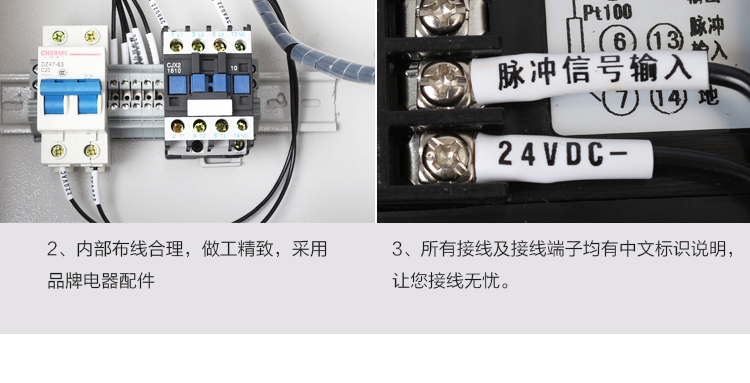

2、控制器內的控制線路及組件是根據客戶所需要的計量傳感器和設備量身定制的,信號線連接簡單,到現場后一般無需調整,流量計和斷流設備等均有控制器內提供電源,只需要給控制器提供AC220V即可;

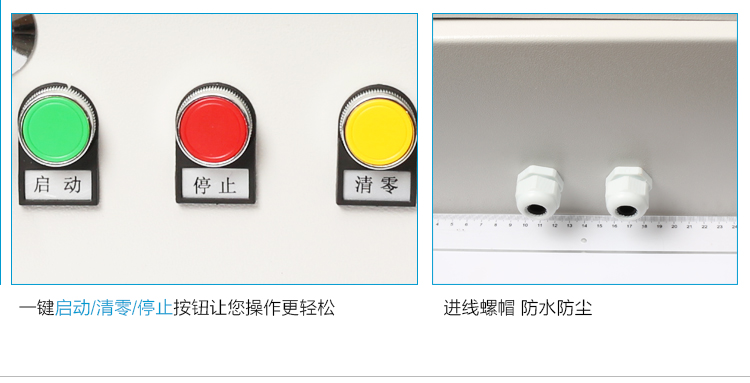

3、控制器面板設有“啟動"、“停止"和“清零"按紐,并有“狀態指示燈"顯示,因此顯示直觀,操作簡單、方便、易學;
4、定量控制器為全中文液晶顯示,每次定量控制值可以根據需要任意更改,只需在定量控制器內操作完成;
