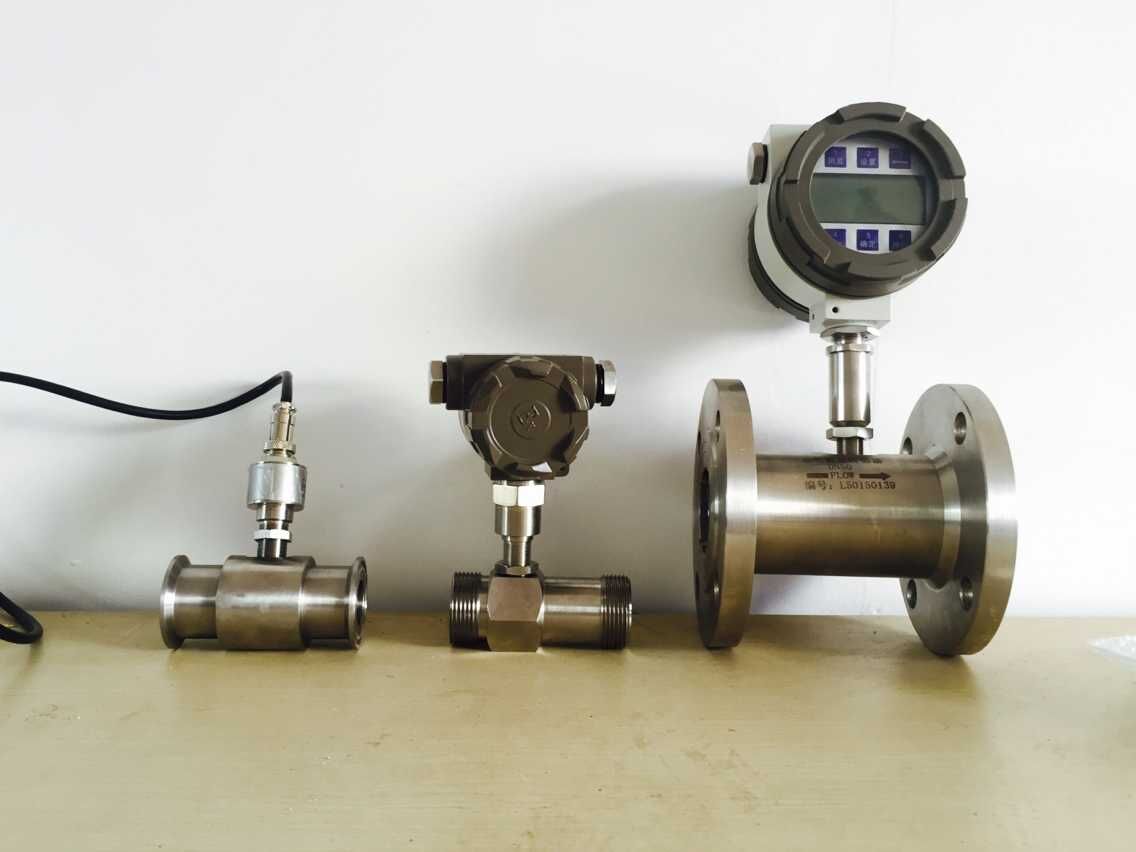

卡箍渦輪流量計
傳感器應遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。
為了檢修時不致影響液體的正常輸送，建議在傳感器的安裝處，安裝旁通管道。
傳感器露天安裝時，請做好放大器及插頭的防水處理。傳感器與顯示儀表的接線如圖四所示。
當流體中含有雜質時，應加裝過濾器，過濾器網目根據流量雜質情況而定，一般為20～60目。當流體中混有游離氣體時，應加裝消氣器。整個管道系統都應良好密封。
用戶應充分了解被測介質的腐蝕情況，嚴防傳感器受腐蝕。
⑵ 使用和調整
◆ 使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。
◆ 傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門，
嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。
◆ 傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特
別是葉輪。裝配時請看好導向件及葉輪的位置關系。
◆ 傳感器不用時，應清洗內部液體，且在傳感器兩端加上防護套，防止塵垢進入，
然后置于干燥處保存。
◆ 配用時的過濾器應定期清洗，不用時，應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。
◆ 傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管。）
◆ 在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障。
(1) 安裝
傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝方式見圖一、圖二、圖三，安裝尺寸見表二。
1.過濾器 2.前直管段 3.葉輪 4.前置放大器 5.殼體 6.后直管段
整表結構圖
1. 壓緊圈 2.螺栓4×14 3.墊圈 4.密封墊圈 5.鋼絲1Cr18Ni9Ti-0.8×2.5 6.過濾網 7.座
過濾器結構圖
圖一 LWGY—4～10傳感器結構及安裝尺寸示意圖
1． 殼體 2．前導向件 3．葉輪 4．后導向件 5．前置放大器
圖二 LWGY—15～40傳感器結構及安裝尺寸示意圖
1． 球軸承 2．前導向件 3．漲圈 4．殼體 5．前置放大器 6．葉輪 7．軸承 8．軸
圖三 LWGY—50～200傳感器結構及安裝尺寸示意圖
圖四 傳感器與顯示儀表接線示意圖
智能一體多功能輸出渦輪流量計
表二
|
公稱通徑 （mm） |
L(mm) |
H(mm) |
G |
Lˊ(mm) |
D(mm) |
d(mm) |
孔數 |
|
|
LWGY-4 |
4 |
275 |
145 |
G1/2 |
215 |
|||
|
LWGY-6 |
6 |
275 |
145 |
G1/2 |
215 |
|||
|
LWGY-10 |
10 |
455 |
165 |
G1/2 |
350 |
|||
|
LWGY-15 |
15 |
75 |
173 |
G1 |
||||
|
LWGY-25 |
25 |
100 |
180 |
G5/4 |
||||
|
LWGY-40 |
40 |
140 |
178 |
G2 |
||||
|
LWGY-50 |
50 |
150 |
252 |
Ф125 |
Ф18 |
4 |
||
|
LWGY-80 |
80 |
200 |
287 |
Ф160 |
Ф18 |
8 |
||
|
LWGY-100 |
100 |
220 |
322 |
Ф180 |
Ф18 |
8 |
||
|
LWGY-150 |
150 |
300 |
367 |
Ф250 |
Ф25 |
8 |
||
|
LWGY-200 |
200 |
360 |
415 |
Ф295 |
Ф23 |
12 |
傳感器可水平、垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。傳感器上游端至少應有20倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔。
傳感器應遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。
為了檢修時不致影響液體的正常輸送，建議在傳感器的安裝處，安裝旁通管道。
傳感器露天安裝時，請做好放大器及插頭的防水處理。傳感器與顯示儀表的接線如圖四所示。
當流體中含有雜質時，應加裝過濾器，過濾器網目根據流量雜質情況而定，一般為20～60目。當流體中混有游離氣體時，應加裝消氣器。整個管道系統都應良好密封。
用戶應充分了解被測介質的腐蝕情況，嚴防傳感器受腐蝕。
⑵ 使用和調整
◆ 使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。
◆ 傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門，
嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。
◆ 傳感器的維護周期一般為半年。
卡箍連接渦輪流量計選型
1、精密功能檢查
精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式渦輪流量計。
2、可測量的介質
測量介質流速、儀表量程與口徑 測量一般的介質時，渦輪流量計的滿度 流量可以在測量介質流速0.5—12m/s范圍內 選用，范圍比較寬。選擇儀表規格(口徑)不一 定與工藝管道相同，應視測量流量范圍是否 在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果。
型號及規格說明：
LW GYX X- XXX XX
LW GY表示渦輪流量傳感器；
X X：GY表示遠傳顯示型；
Y表示現場顯示型；
GB表示變送器；
XXX：表示渦輪流量傳感器口徑；
XX：B表示防爆型；E表示夾裝式；
如：LWGY-50-BE：表示口徑為50mm, 防爆、夾裝式渦輪流量傳感器；
LWGY-50：表示口徑為50mm,渦輪流量變送器
