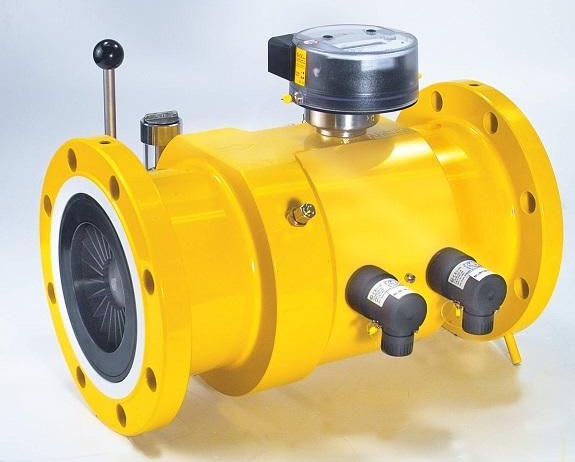

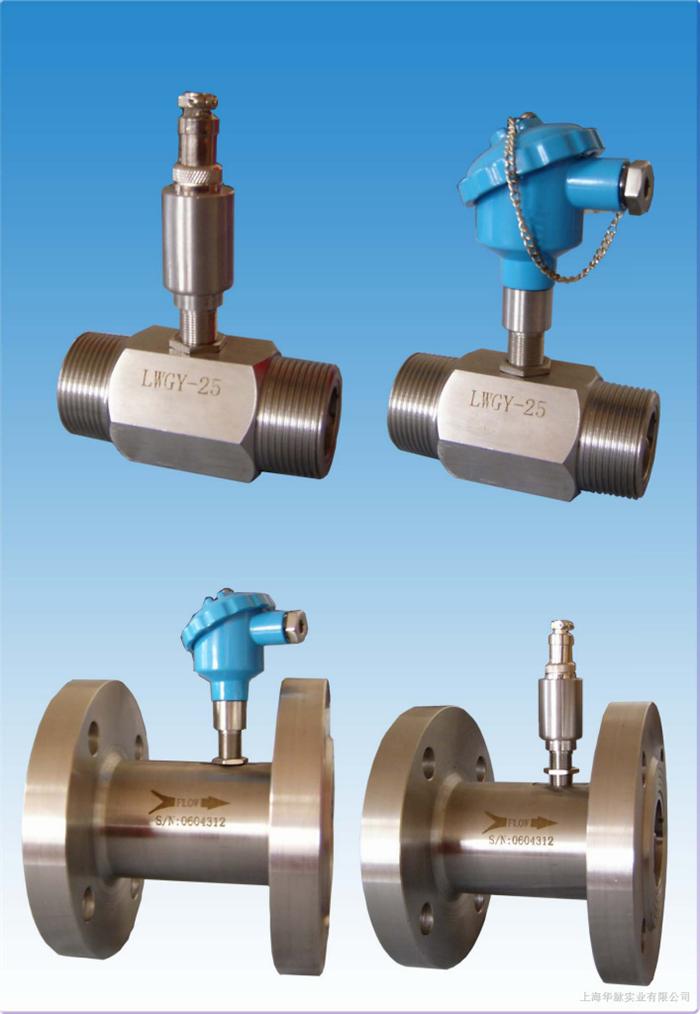

DN80渦輪流量計 測量精度高而且很耐磨
渦輪流量計的流量方程可分為兩種:實用流量方程和理論流量方程。
實用流量方程
q v=f/K 公式 1
q m=qvρ 公式 2
式中 q v , q m ……分別為體積流量, m 3 /s ,質量流量, kg/s;
f ……流量計輸出信號的頻率, Hz;
K ……流量計的儀表系數, P/m 3 。
流量計的系數與流量(或管道雷諾數)的關系曲線如圖 2 所示。由圖可見,儀表系數可分為二段,即線性段和非線性段。線性段約為其工作段的三分之二,其特性與傳感器結構尺寸及流體粘性有關。在非線性段,特性受軸承摩擦力,流體粘性阻力影響較大。當流量低于傳感器流量下限時,儀表系數隨著流量迅速變化。壓力損失與流量近似為平方關系。當流量超過流量上限時要注意防止空穴現象。結構相似的 TUF 特性曲線的形狀是相似的,它僅在系統誤差水平方面有所不同。
圖 2 渦輪流量計特性曲線
傳感器的儀表系數由流量校驗裝置校驗得出,它完全不問傳感器內部流體機理,把傳感器作為一個黑匣子,根據輸入(流量)和輸出(頻率脈沖信號)確定其轉換系數,它便于實際應用。但要注意,此轉換系數(儀表系數)是有條件的,其校驗條件是參考條件,如果使用時偏離此條件系數將發生變化,變化的情況視傳感器類型,管道安裝條件和流體物性參數的情況而定。
? 理論流量方程
根據動量矩定理可以列出葉輪的運動方程
公式 3
式中 J : 葉輪的慣性矩;
dw/dt : 葉輪的旋轉加速度;
M 1 : 流體的驅動力拒;
M 2 : 粘性阻力矩;
M 3 : 軸承摩擦阻力矩;
M 4 : 磁阻力矩。
當葉輪以恒速旋轉時, 0 ,則 M 1= M 2 + M 3 + M 4 。經理論分析與實驗驗證可得
公式 4
式中 n : 葉輪轉速;
qv : 體積流量;
A : 與流體物性(密度、粘度等),葉輪結構參數(葉片傾角、葉輪直徑、
流道截面積等)有關的系數;
B : 與葉片頂隙,流體流速分布有關的系數;
C : 與摩擦力矩有關的系數。
國內外學者提出許多理論流量方程,它們適用于各種傳感器結構及流體工作條件。至今渦輪儀表特性的水動力學特性仍舊不很清楚,它與流體物性及流動特性有復雜的關系。比如當流場有旋渦和非對稱速度分布時水動力學特性就非常復雜。不能用理論式推導儀表系數,儀表系數仍需由實流校驗確定。但是理論流量方程有巨大的實用意義,它可用于指導傳感器結構參數設計及現場使用條件變化時儀表系數變化規律的預測和估算。
DN80渦輪流量計電氣性能指標
5.1工作電源:
A.外電源:+24VDC±15%,紋波<5%,適用于4~20mA輸出、脈沖輸出、報警輸出、RS-485等;
B.內電源:1組3.6V鋰電池(ER26500),當電壓低于3.0V時,出現欠壓指示。
5.2整機功耗:
A.外電源:<2W;
B.內電源:平均功耗1mW,可連續使用兩年以上。
5.3脈沖輸出方式:
A. 工況脈沖信號,直接將流量傳感器檢測的工況脈沖信號經光耦隔離放大輸出,高電平≥20V,低電平≤1V;
B. 定標脈沖信號,與IC卡閥門控制器配套,高電平幅度≥2.8V,低電平幅度≤0.2V單位脈沖代表體積量可設定范圍:0.001m3~100m3。單選擇該值時必須注意:定標脈 沖信號頻率應≤900Hz。
C. 定標脈沖信號,經光耦隔離放大輸出,高電平≥20V,低電平≤1V。
5.4 RS-485通信(光電隔離),可實現以下功能:
A.采用RS-485接口,可直接與上位機或二次表聯網,遠傳顯示介質的溫度、壓力和經溫度、壓力補償后的標準體積流量和標準體積總量;
B.由RS-485接口與HW-Ⅰ數據采集器配套,可組成電話網絡通信系統,一臺數據采集器可帶15臺流量計;
C.由RS-485接口與HW-Ⅱ數據采集器配套,可組成寬帶網絡通信系統,由INTERNET傳輸數據,一臺數據采集器可帶8臺流量計。
5.5 4~20mA標準電流信號(光電隔離)
與標準體積流量成正比,4mA對應0 m3/h, 20 mA對應***大標準體積流量(該值可在一級菜單中進行設置),制式:兩線制或三線制,流量計可根據所插電流模塊自動識別,并正確輸出。
5.6控制信號輸出:
A.下限報警信號(LP):光電隔離,高低電平報警,報警電平可設定,工作電壓+12V~+24V,***大負載電流50mA;
B.上限報警信號(UP):光電隔離,高低電平報警,報警電平可設定,工作電壓+12V~+24V,***大負載電流50mA;
C.關閥報警輸出(BC端,IC卡控制器用):邏輯門電路輸出,正常輸出低電平,幅度≤0.2V;報警輸出高電平,幅度≥2.8V,負載電阻≥100kΩ;
D.電池欠壓報警輸出(BL端,IC卡控制器用):邏輯門電路輸出,正常輸出低電平,幅度≤0.2V;報警輸出高電平,幅度≥2.8V,負載電阻≥100kΩ;
6.實時數據存儲功能
6.1流量計為了適應數據管理方面的需要,增加了實時數據存儲功能,由設定選擇以下三者之一:
A.起停記錄:***近的1200次起停時間、總量、凈流量記錄。出廠默認項。對應通信協議由公司另外提供);
B.日記錄:***近920天的日期、零點時刻的溫度、壓力、標準體積流量和總量記錄。
C.定時間間隔記錄:1200條定時間間隔的日期時間、溫度、壓力、標準體積流量和總量記錄。
6.2通過電腦可讀取上述存儲數據,形成數據報表、曲線圖供分析。
7.網絡通信管理軟件功能
流量計與數據采集器配套,可通過電話線或?qū)拵ЬW(wǎng)進行通信,對網絡中的每臺流量計的歷史數據及參數進行讀取與設置,同時通信管理軟件可實現完善的管理功能。
8.防爆標志:ExdIIBT4;ExiaIICT4
9.防護等級:IP65

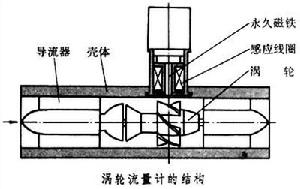

流體流經傳感器殼體,由于葉輪的葉片與流向有一定的角度,流體的沖力使葉片具有轉動力矩,克服摩擦力矩和流體阻力之后葉片旋轉,在力矩平衡后轉速穩定,在一定的條件下,轉速與流速成正比,由于葉片有導磁性,它處于信號檢測器(由磁鋼和線圈組成)的磁場中,旋轉的葉片切割磁力線,周期性的改變著線圈的磁通量,從而使線圈兩端感應出電脈沖信號,此信號經過放大器的放大整形,形成有一定幅度的連續的矩形脈沖波,可遠傳至顯示儀表,顯示出流體的瞬時流量或總量。在一定的流量范圍內,脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比,流量方程為:
式中:
f —— 脈沖頻率[Hz]
k —— 傳感器的儀表系數[1/m3],由校驗單給出。若以[1/L]為單位
Q —— 流體的瞬時流量(工作狀態下)[m3/h]
3600 —— 換算系數
每臺傳感器的儀表系數由制造廠填寫在檢定證書中,k值設入配套的顯示儀表中,便可顯示出瞬時流量和累積總量。
DN80渦輪流量計特點
- 高精度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R;
- 重復性好,短期重復性可達0.05%~0.2%,正是由于具有良好的重復性,如經常校準或在線校準可得到極高的度,在貿易結算中是優先選用的流量計;
- 輸出脈沖頻率信號,適用總量計量及與計算機連接,無零點漂移,抗干擾能力強;
- 可獲得很高的頻率信號(3~4kHz),信號分辨力強;
- 范圍度款,中大口徑可達1:20,小口徑為1:10;
- 結構緊湊輕巧,安裝維護方便,流通能力大;
- 適用高壓測量,儀表表體上不必開孔,易制成高壓型儀表;

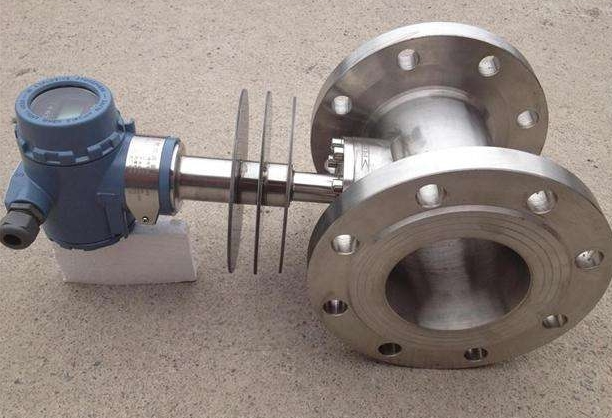

- 專用型傳感器類型多,可根據用戶特殊需要設計為各類專用型傳感器,例如低溫型、雙向型、井下型、混砂專用型等

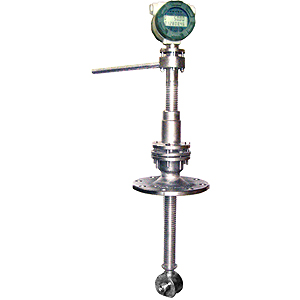

- 可制成插入型,適用于大口徑測量,壓力損失小,價格低,可不斷流取出,安裝維護方便。
DN80渦輪流量計適用場合
1、可作為工況流量信號的采集儀表,將流量信號遠傳至上位機氣體渦輪流量傳感器/變送器:
該類渦輪流量產品本身不具備現場顯示功能,僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號(4-20mA);儀表價格低廉,集成度高,體積小巧,特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。該類渦輪流量計均為防爆產品,防爆等級為:ExdIIBT6.。
2、.在溫度、壓力相對穩定的工況現場,作為工業控制儀表,在溫度、壓力相對穩定的工況現場,用戶可根據儀表示值氣體方程 自行運算到標況流量,智能溫壓補償一體化氣體渦輪流量計。不受外界電源干擾、抗雷擊、成本低等明顯優點。
3、計量或貿易結算,氣體渦輪量計內置溫度、壓力傳感器和智能流量積算儀,通過微處理單元對實時采集的流量、溫度、壓力信號按照氣態方程進行溫度壓力補償,自動進行壓縮因子修正,然后將標準狀態下的體積流量直觀的顯示出來。
指標性能
|
LWGY型
|
LWGY型
|
LWGY型
|
總量顯示
|
+進制7位,±1個顯示單位
|
|
+進制6位,±1個顯示單位
|
瞬時量顯示
|
+進制5位,±0.1%±1個顯示單位
|
指針指示百分比
|
|
脈沖當量設定范圍
|
1~9999
|
|
1~9999
|
脈沖信號輸出
|
矩形波 低電平:≤1V
高電平:供電電壓VDD-2V(負載阻抗3kΩ)
|
||
失電數據保護時間
|
5年
|
|
5年
|
環境溫度
|
-10~60℃
|
||
相對濕度
|
≤85%
|
||
供電電壓
|
24VDC±10%
|
||
耗電功率
|
2.5W
|
2W
|
2W
|
重量
|
約2.5kg
|
約2.8kg
|
約2.3kg
|
測量介質 | 水、輕質油、化學原料等 |
介質粘度 | 5mm²/s以下 |
介質溫度 | -20~120℃ |
公稱通徑 | 4~250mm |
公稱壓力 | PN1.6、2.5、4.0、6.3、2.0、5.0MPA |
度等級 | 0.2、0.5、1.0級 |
本體材料 | 耐酸不銹鋼SUS304 |
軸承材料 |
普通型:石墨,寶石(DN4~25)
耐磨型:硬質合金,硬質合金軸+陶瓷軸承(DN4~25)
|
環境溫度 | -20~55℃ |
法蘭標準 |
JB/T75-1994,GB/T9112-2000或按用戶要求 |
可選的配置
電流輸出 | 電流信號 | 4~20mA標準電流信號(或1-5V用戶特殊訂貨) |
輸出電流基本誤差限 | 0.3%F.S | |
輸出電流信號反應時間 | ≤0.5s | |
負載電阻 | 250Ω | |
恒流性能 | ≤±0.15%/△250Ω | |
RS485輸出 | (僅適用于TBS型) | MODBUS協議 |
防爆 | 防爆等級 |
dIIBT4
|
流量計使用方法:
(1) 顯示方式:雙排液晶顯示,方式如下:
Q XXX.X 四位瞬時流量(m3/h)
XX. XXXXXX 八位累計流量(m3)
(2) 系統低功耗工作:一節3.3V10AH鋰電池可連續使用5年以上。
(3) 累計流量:自動擴大顯示精度,累計流量值可清零。
(4) 儀表系數:現場可置入。
(5) 掉電保護:儀表系數、累計流量值掉電保持十年不丟。
■三點系數雙排液晶顯示儀置數方法(僅限授權工程師操作):
打開儀表前蓋,同時按 鍵和F鍵,儀表進入置數狀態,此時上排首位數字顯示1,表示此時可設置點的儀表系數。上排的后四位可設置對應點的傳感器輸出脈沖頻率值,下排八位可設置該點的儀表系數值。首先***高位閃爍,按鍵 ,該位加1至所需數值,按移位鍵 ,閃爍位右移,再用 鍵選擇該位數值…… 當閃爍位移至***后一位后,按 鍵,可重新置入該參數。儀表系數格式為XXXXXX.XX,檢查無誤后按下F鍵,可進入下一點儀表系數的設定,設置方法,格式同上,設置完三點系數后繼續按F鍵,
儀表進入工作狀態,上排顯示四位瞬時流量,下排顯示八位累計流量,在工作狀態下,按F鍵,累計總量可清零。
■注:使用三點儀表系數進行流量傳感器的非線性修正需要用戶清楚的知道傳感器不同流量點(頻率點)對應的儀表系數分別是多少,即F1——K1, F2——K2, F3——K3.
DN80渦輪流量計的故障排除
、傳感器或配套的顯示儀表沒有輸出信號;
故障原因:
接線不對 葉輪卡死不轉 檢測線圈斷路或短路 前置放大器不良 前置放大器沒有電源或電源電壓太低顯示儀表本身有故障;
排除方法:
檢查接線是否正確 檢查管道內是否有雜物 檢修放大器 檢修放大器 檢修放大器或提高電源電壓規定要求,檢修顯示儀
第二、流量為零仍有信號輸出;
故障原因:
外界強電磁場干擾 管道震動引起葉輪來回擺動 管道震動引起磁鋼與線圈之間有相對運
排除方法:
檢查屏蔽線接地是否良好或排除干擾 消除管道震動 消除管道震動
第三、指示流量與實際流量不符。
故障原因:
第二故障原因引起 前置放大器不良 空氣或蒸氣混入管道 出口壓力過低 軸承磨損 葉輪附著雜質、贓物 配管不良 顯示儀表故障
排除方法:
消除管道震動 檢修放大器 安裝空氣分離器 增加壓力 更換軸承 清洗管道 重新配管 檢修顯示儀表
執行標準
|
(渦輪流量計)渦輪流量傳感器(JB/T9246-1999)
|
||||
儀表口徑及連接方式
|
4、6、10、15、20、25、32、40、50、65、80采用螺紋連接
|
||||
精度等級
|
±1%R、±0.5%R、±0.2%R(需特制)
|
||||
量程比
|
1:10;1:15;1:20
|
||||
傳感器材質
|
304不銹鋼、316(L)不銹鋼等
|
||||
使用條件
|
介質溫度:-20℃~+120℃ 環境溫度:-20℃~+60℃
相對濕度:5%~90% 大氣壓力:86Kpa~106Kpa |
||||
信號輸出功能
|
脈沖信號、4~20mA信號
|
||||
通訊輸出功能
|
RS485通訊、HART協議等
|
||||
工作電源
|
· 外電源:+24VDC±15%,紋波≤±5%,適用于4-20mA輸出、脈沖輸出、RS485等
· 內電源:1組3.0V10AH鋰電池,電池電壓在2.0V~3.0V時均可正常工作。
|
||||
信號線接口
|
基本型:豪斯曼接頭或自帶三芯線纜;防爆型:內螺紋M20*1.5
|
||||
防爆等級
|
ExiaIICT4或ExdIIBT6
|
||||
防護等級
|
IP65或更高(可訂制)
|
||||
公稱通徑
|
L(mm)
|
G
|
K(mm)
|
D(mm)
|
n(孔數)
|
4
|
225
|
G1/2
|
|
|
|
6
|
225
|
G1/2
|
|||
10
|
345
|
G1/2
|
|||
15
|
75
|
G1
|
Φ65
|
Φ14
|
4
|
20
|
80
|
G1
|
Φ75
|
Φ14
|
4
|
25
|
100
|
G5/4
|
Φ85
|
Φ14
|
4
|
32
|
140
|
G2
|
Φ100
|
Φ14
|
4
|
40
|
140
|
G2
|
Φ110
|
Φ18
|
4
|
50
|
150
|
G5/2
|
Φ125
|
Φ18
|
4
|
65
|
170
|
|
Φ145
|
Φ18
|
4
|
80
|
200
|
Φ160
|
Φ18
|
8
|
|
100
|
220
|
Φ180
|
Φ18
|
8
|
|
125
|
250
|
Φ210
|
Φ18
|
8
|
|
150
|
300
|
Φ240
|
Φ22
|
8
|
|
200
|
360
|
Φ295
|
Φ22
|
12
|
- 液體渦輪流量計,渦輪流量計的類型:
A、現場顯示型
本智能流量計是采用先進單片微機技術設計的新型流量計顯示儀表,與脈沖信號輸出的流量傳感器(如渦輪、旋渦)配套??娠@示瞬時流量和累計總量。累計流量:八位數字,小數點后面3位有效數字。瞬時流量:六位數字,可顯示出每升的變化。顯示精度:±1個顯示單位。信號輸出:脈沖輸出:1~3000Hz外供+12~+24VDC電源 電流輸出:4~20mA外供+24VDC電源(兩線制)內置2節3V鋰電池并聯供電。當電壓低于2.7V時出現欠壓指示,隔爆型。小信號切除功能。
B、脈沖輸出型
工作電壓:+12VDC或+24VDC兩種(客戶定貨前必須選定一種供電電源)。信號傳輸距離:小于250米。輸出信號:方波信號幅值:+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝:放大器和渦輪流量傳感器連接為M16×1.5螺紋,渦輪流量傳感器安裝完后,把放大器擰到渦輪流量傳感器上,用手?jǐn)Q到感覺放大器到底后再把鎖緊螺母帶緊。接線:脈沖輸出型放大器對外引線為三根,紅線、白線和屏蔽。紅線接正電源,白線為脈沖輸出和其它顯示儀或設備連接,屏蔽接地。
C、4~20mA輸出型
工作電壓:外供電+24VDC(兩線制)輸出信號:4~20mA或1-5V、4mA對應渦輪流量傳感器零流量,20mA對用渦輪流量傳感器***大流量,流量范圍見渦輪流量傳感器銘牌。信號傳輸距離:小于250米。安裝:渦輪流量傳感器安裝完后,把放大器擰到渦輪流量傳感器接頭處(m16×1.5螺紋),用手?jǐn)Q到感覺放大器已經到底后把鎖緊螺母帶緊。接線:4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線,白線為信號線。

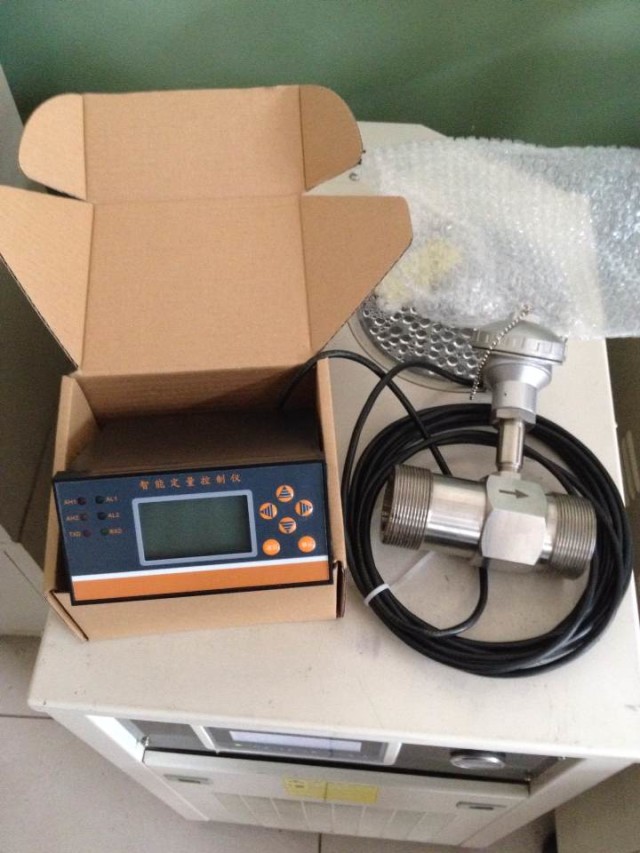

D、分體遠傳顯示型
工作電壓:外電源供電220VAC信號傳輸距離:小于250米顯示儀瞬時四位:累計總量九位顯示顯示儀尺寸:橫式:160mm×80mm豎式:80mm×160mm顯示儀帶4~20mA輸出并能與計算機連接
安裝注意事項
傳感器可水平、垂直安裝,垂直安裝時流體方向必須向上;
液體應充滿管道,不得有氣泡;
安裝時,液體流動方向應與傳感器外殼上指示流向的箭頭方向一致;
傳感器上游端至少應有20倍公稱通徑長度的直管段,下游端應不少于5倍公稱通徑的直管段,其內壁應光滑清潔,無凹痕、積垢和起皮等缺陷;
傳感器的管道軸心應與相鄰管道軸心對準,連接密封用的墊圈不得深入管道內腔;
傳感器應遠離外界電場、磁場,必要時應采取有效的屏蔽措施,以避免外來干擾;
為了檢修時不致影響液體的正常輸送,建議在傳感器的安裝處,安裝旁通管道;
傳感器露天安裝時,請做好放大器及插頭的防水處理;
當流體中含有雜質時,應加裝過濾器,過濾器網目根據流量雜質情況而定,一般為20~60目;
當流體中混有游離氣體時,應加裝消氣器。整個管道系統都應良好密封。
-
安裝尺寸
傳感器的安裝方式根據規格不同,采用螺紋或法蘭連接,安裝方式見圖 6 、圖 7 、圖 8 ,安裝尺寸見表 4 。
整表結構圖 過濾器結構圖

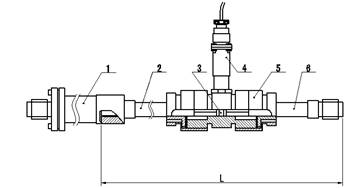

1. 過濾器 2. 前直管段 3. 葉輪 4. 前置放大器 5. 殼體 6. 后直管段 1. 壓緊圈 2. 螺栓 4 × 14 3. 墊圈 4. 密封墊圈
5. 鋼絲 1Cr18Ni9Ti-0.8 × 2.5 6. 過濾網 7. 座
圖 6 LWGY-4 ~ 10 傳感器結構及安裝尺寸示意圖

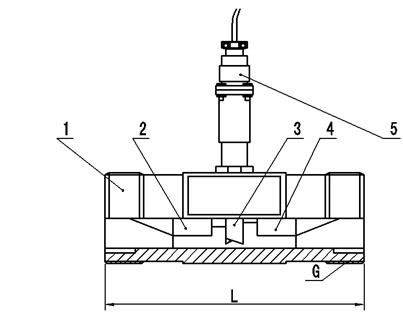

1. 殼體 2 .前導向件 3 .葉輪 4 .后導向件 5 .前置放大器
圖 7 LWGY-15 ~ 40 傳感器結構及安裝尺寸示意圖

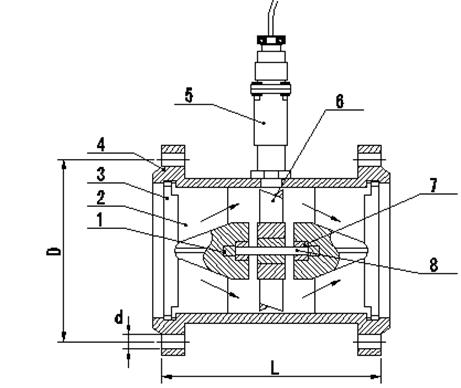

1. 球軸承 2 .前導向件 3 .漲圈 4 .殼體
5 .前置放大器 6 .葉輪 7 .軸承 8 .軸
圖 8 LWGY-50 ~ 200 傳感器結構及安裝尺寸示意圖
表 4
公稱通徑 ( mm )
L(mm)
G
D(mm)
d(mm)
孔數
4
295
G1/2
6
330
G1/2
10
450
G1/2
15
75
G1
Ф65
Ф14
4
20
80
G1
Ф75
Ф14
4
25
100
G5/4
Ф85
Ф14
4
32
140
G2
Ф100
Ф14
4
40
140
G2
Ф110
Ф18
4
50
150
Ф125
Ф18
4
65
170
Ф145
Ф18
4
80
200
Ф160
Ф18
8
100
220
Ф180
Ф18
8
125
250
Ф210
Ф25
8
150
300
Ф250
Ф25
8
200
360
Ф295
Ф23
12
-
選型舉例
已知某一供氣管線的實際工作壓力為(表壓)0.8MPa~1.2MPa,介質溫度范圍為-5℃~+40℃,供氣量為3000~8000Nm3/h(標況流量),在不考慮天然氣組分的情況下,要求確定流量計的規格型號。
分析:說明中給出的流量范圍為工況流量范圍,而本例中給出的流量范圍是標況流量范圍,因此,必須根據氣態方程先將標況流量換算成工況流量,然后再選擇合適的口徑。
氣態方程式如下:
式中:Qb —— 標況流量,m3/h;
Q —— 工況流量,m3/h;
C* —— 換算系數;(查表a,表中數據僅供選型換算時參考)
—— 氣體壓縮因子,按中國石油天然氣總公司SY/T 6143-1996標準計算。表中的數據僅供參考,其數據按天然氣的真實相對密度Gr=0.600,氮氣和二氧化碳摩爾分?jǐn)?shù)均為0.00計算所得,當介質壓力低于0.5MPa時,均可按Zb/Zg=1.00估算。
計算:① 當介質壓力較低(0.8MPa)、溫度***高(+40℃)時(處于供氣峰期),應具有***大標況體積流量(選型時可暫不考慮FZ的影響,當?shù)卮髿鈮喝?01.325kPa):
即
或用下列公式進行估算 (式中, C*為換算系數,查附錄表a):
② 介質壓力***高(1.2MPa)、溫度較低(-5℃)時(處于供氣低谷),應具有***小標況體積流量:
即
或用下列公式進行估算:
選型:從以上估算結果得知,要選擇的流量計其工況流量范圍為(213.5~965.472 )m3/h,由表1查得,應選流量計型號為XT-LWGY。
DN80渦輪流量計注意事項
( 1 )投入運行的啟閉順序
未裝旁路管的流量傳感器,先以中等開度開啟流量傳感器上游閥,然后緩慢開啟下游閥。以較小流量運行一段時間(如 10 分鐘),然后全開上游閥,再開大下游閥開度,調節到所需正常流量。
裝有旁路管的流量傳感器,先全開旁路管閥,以中等開度開啟上游閥,緩慢開啟下游閥,關小旁路閥開度,使儀表以較小流量運行一段時間。然后全開上游閥,全關旁路閥(要保證無泄漏),***后調節下游閥開度到所需的流量。
( 2 )低溫和高溫流體的啟用
低溫流體管道在通流前要排凈管道中的水分,通流時先以很小流量運行 15 分鐘,再漸漸升高至正常流量。停流時也要緩慢進行,使管道溫度和環境溫度逐漸接近。高溫流體運行與此相類似。
( 3 )其他注意事項
啟閉閥應盡可能平緩,如采用自動控制啟閉,***好用“兩段開啟,兩段關閉”方式,防止流體突然沖擊葉輪甚至發生水錘現象損壞葉輪。
檢查流量傳感器下游壓力。當管道壓力不高,在投入運行初期觀察***大流量下傳感器下游壓力是否大于 公式 5 計算的 p min ,否則應采取措施以防止產生氣穴。
流量傳感器的儀表系數是經過標準裝置校驗后,供給用戶校驗單上寫明的,謹防丟失。傳感器長期使用因軸承磨損等原因,儀表系數會發生變化,應定期進行離線或在線校驗。若流量超出允許范圍,應更換傳感器。
有些測量對象,如輸送成品油管線更換油品或停用時,需定期進行掃線清管工作。掃線清管所用流體的流向、流量、壓力和溫度等均應符合渦輪流量計的規定,否則會引起度降低甚至損壞。
為保證流量計長期正常工作,要加強儀表的運行檢查,一旦發現異常及時采取措施排除。監測葉輪旋轉情況,如聽到異常聲音,用示波器監測檢測線圈輸出波形,如有異常波形,應及時卸下檢查傳感器內部零件。如懷疑有不正?,F(xiàn)象應及時檢查。保持過濾器暢通,過濾器可從出入口壓力計的壓差來判斷是否堵塞。要定期排放消氣器中從液體逸出的氣體等等。
-
結構
公稱通徑
L (mm)
G
D (mm)
D (mm)
孔數
4
295
G1/2
6
330
G1/2
10
450
G1/2
15
75
G1
Ф65
Ф14
4
20
80
G1
Ф75
Ф14
4
25
100
G5/4
Ф85
Ф14
4
32
140
G2
Ф100
Ф14
4
40
140
G2
Ф110
Ф18
4
50
150
Ф125
Ф18
4
65
170
Ф145
Ф18
4
80
200
Ф160
Ф18
8
100
220
Ф180
Ф18
8
125
250
Ф210
Ф25
8
150
300
Ф250
Ф25
8
200
360
Ф295
Ф25
12
